Druckstrahlkabinen

Beschreibung technische Spezifikation:

Druckstrahlkabine, Typ DSK 15.12.08 Kompakt

Im Wesentlichen bestehend aus :

• 1 Strahlkammer-Gehäuse in geschweißter Stahlblechkonstruktion mit angebautem Strahlmittel-Sammeltrichter.
• Die Strahlkabine ist innen mit Gummi ausgekleidet. Die Strahlkabine ist mit einer Schalldämmausrüstung ausgestattet, die nach DIN 45635 einen Schalldruckpegel in 1m Abstand von < 82 dB(A) garantiert.(Option)

( Ausnahme im Bereich der Handgrifflöcher )

• Werkstoff S235
• Materialstärke       3 mm
• Breite außen ca. 1500 mm
• Tiefe außen ca. 1800 mm
• Höhe außen ca. 2000 mm ( 2850 mm )
• Nutzbreite, innen ca. 1350 mm
• Nutztiefe ca. 1050 mm
• Nutzhöhe ca. 800 mm
• Lackierung der Strahlkabine  in den Farbtönen  RAL 7015/5010
• 1 Bedienungsfrontseite mit großem Beobachtungsfenster (500×300 mm) und 2 ovalen Hand-Grifflöcher mit Gummimanschetten und eingebauten Handlochstulpen. Ergonomisch gestaltet.
• 1 Arbeitsrost aus Lochblech mit Auflagekonsolen
• 1 seitliche Schwenktür einschl. Sicherheitsendschalter (je wie bestellt)

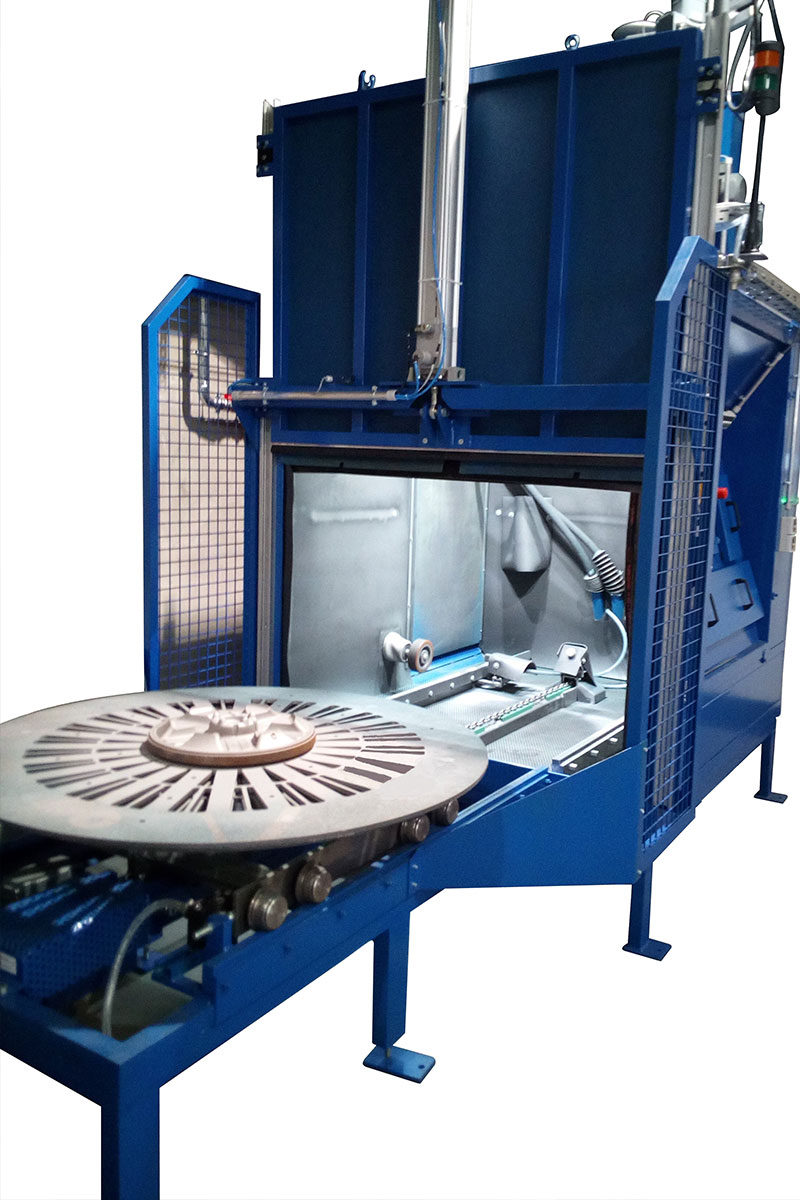

• 1 pneum. betätigte Hubtüre zum Beschicken der Strahlkabine mittels Drehtisch, einschl. Sicherheitsendschalter (je wie bestellt)
• 1 seitlich herausfahrbarer Drehtisch , Ø800 mm , ausgelegt für eine Tragkraft von 750 kg mit Stützgestell und Strahlmittelauffangwanne. (je wie bestellt)
• 1 Strahlmittelrückförderung und -aufbereitung , im Wesentlichen bestehend aus:
  Absaugvorrichtung aus dem Kabinentrichter Zyklon fein einstellbar mit Auskleidung und  Siebschublade
  1 Druckstrahlbehälter , mit einem Füll-Volumen von ca. 30 l und max. Betriebsdruck von 6bar, d.h. der

Druckbehälter ist nicht TÜV- Abnahmepflichtig (keine Nachfolgekosten)

• 1 Strahlmitteldosierventil mit Schlauch zur Strahldüse, Magnetventil, Manometer unsw.
• 1 Druckstrahldüse als Einsteckdüse in den Strahlschlauch mit Borcarbidauskleidung.
• Düsendurchmesser   6 mm alternativ 8mm
• Luftverbrauch bei 6 bar,ca.   2,2 cbm/min alternativ 3,3cbm/min
• 1 stufenlos einstellbarer Druckregler von 2,0- 8,0 bar zum Einstellen des Strahldruckes
• 1 Druckluftdüse mit Handventil zum Abblasen und Reinigen der gestrahlten Teile.
• 2 LED – Lampen mit Schutzdrahtgitter und Spezialscheibe zur Innenbeleuchtung der Kabine.
• 1 Fußschalter – Fernsteuerung zur Betätigung des Strahlvorgangs.
• 1 Filtergehäuse aus Stahlblech, mit Staubsammelbehälter, mit 2 Trockenfilter-Patronen und automatischer Filterabreinigung mittels Druckluftstoß. Filterfläche Gesamt 22m²
• 1 Ventilator mit einer Luftleistung ca. 2000 m³/h, einer Antriebsleistung ca. 3 kW und drosselbarer Luftmenge
• 1 nachgeschalteter Feinstaubfilter zur Reduzierung des Reststaubgehaltes auf < 1mg/m³.
• 1 Schaltschrank (elektr. Steuerung) mit Siemens Logo
  Betriebsspannung 230/400 V, 50 Hz
  Steuerspannung 230 V, 50 Hz
  Schutzart IP 54/55
  Leistung je Ausbaustufe ab 3,5kW
  Ausführung gemäß VDE-Vorschrift
  mit Hauptschalter und Betriebsstundenzähler
