Industrielle Filteranlagen
Unser speziell entwickelter Filter für die Sandstrahltechnik für eine deutlich höhere Standzeit der Filtermedien gegenüber eines herkömmlichen Staubfilters.
Patronenfilter mit pneumatischer Filterpatronenabreinigung mit Polyesterfaserflies Patronen. Filterpatronen werden mit einen Druckluft Impuls-Stoß gereinigt. Eine großzügige Filtervorkammer mit Lamellenwand (verteilt die verunreinigte Luft gleichmäßiger auf die einzelnen Filterpatronen) dient als Prallabscheider der staubhaltigen Abluft der Strahlkabine. Hier werden grobe Staubpartikel abgeschieden und gelangen nicht zur Filterpatrone, dass führt zu einer Erhöhung der Standzeit der Filterpatrone. Am unteren Trichterende ist ein Membran- Schlitzventil angebracht damit der Filter keine Falschluft aus dem Staubauffangbehälter (Big Bag) zieht. Durch die Absackung des Staubes in einen Big Bag ist die Entsorgung leicht gemacht. Bei größeren Filteranlagen bieten wir auch Staubförderschnecken mit Zellenradschleusen an.
Druckregler zum Einstellen des Abreinigungsdruckes der Filterpatrone
Reingasraum mit pneumatischer Filterpatronenabreinigung
Filter Vorkammer mit Lamellenwand als Staubprallabscheider
Druckdiffernzsteuerung der Filterpatronenabreinigung
Big Bag Staubabsackung des Filterstaubes
Bild: Patronenfilter 1zellig mit 16 Stück 11m² Filterpatronen
Wir bauen Filteranlagen für Injektor- Druckstrahlkabinen, Strahlcontainer, Strahlhäuser und Schleuderradanlagen
Filtergrößen:
| Typ: | m³/h | kW | Stück/
Patronen |
Filter-
zellen |
Staub-
kübel |
Staub
Schublade |
Big Bag | Zellenrad-
schleuse |
Förder-
schnecke |
| PF.1.1.7 | 600 | 0,75 | 01 | 1 | X | ||||
| PF.1.1.11 | 900 | 1,1 | 01 | 1 | X | ||||
| PF.1.2.22 | 1500 | 2,2 | 02 | 1 | X | ||||
| PF.1.3.30 | 1800 | 2,2 | 03 | 1 | X | ||||
| PF.1.4.40 | 2500 | 2,2 | 04 | 1 | X | X | |||
| PF.1.4.40 | 3000 | 3,0 | 04 | 1 | X | X | |||
| PF.1.4.44 | 4000 | 4,0 | 04 | 1 | X | X | |||
| PF.1.4.62 | 5400 | 4,0 | 04 | 1 | X | X | |||
| PF.1.4.62 | 7500 | 7,5 | 04 | 1 | X | X | |||
| PF.1.9.99 | 9000 | 7,5 | 09 | 1 | X | X | |||
| PF.1.9.140 | 11000 | 7,5 | 09 | 1 | X | X | |||
| PF.1.12.132 | 12000 | 11 | 12 | 1 | X | X | |||
| PF.1.12.187 | 15000 | 15 | 12 | 1 | X | X | |||
| PF.1.16.176 | 15000 | 15 | 16 | 1 | X | X | |||
| PF.1.16.250 | 21000 | 18,5 | 16 | 1 | X | X | |||
| PF.2.16.352 | 24000 | 22 | 32 | 2 | X | X | |||
| PF.2.16.500 | 30000 | 30 | 32 | 2 | X | X | |||
| PF.3.16.528 | 30000 | 30 | 48 | 3 | X | X | X | ||
| PF.3.16.749 | 36000 | 37 | 48 | 3 | X | X | X | ||
| PF.4.16.704 | 36000 | 37 | 64 | 4 | X | X | X | ||
| PF.4.16.998 | 42000 | 37 | 64 | 4 | X | X | X | ||
| PF.5.16.880 | 50000 | 37 | 80 | 5 | X | X | X | ||
| PF.5.16.1248 | 70000 | 45 | 80 | 5 | X | X | X |
Sonderausstattung und Sondergrößen sind auf Anfrage möglich
Wir empfehlen für ein Strahlhaus 15x5x5m, mit einem Strahler, eine Luftwechselrate von 80-mal pro Stunde. Je kleiner der Strahlraum umso höher ist die Luftwechselrate zu wählen. Je größer die Strahlanlage umso kleine wir die Luftwechselrate.

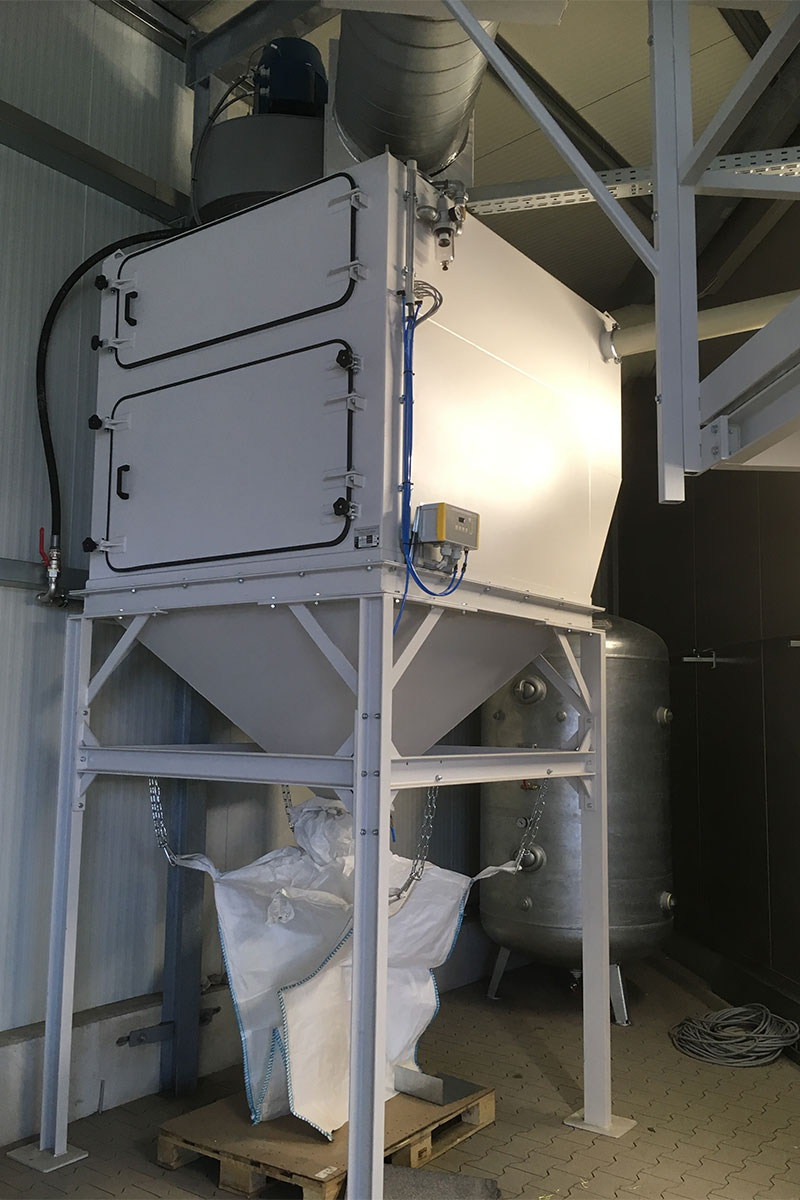

Patronenfilter 1zellig mit 4 Stück 10m² Filterpatronen mit Big Bag Staubabsackung und Feinstaubfilter.
Patronenfilter Oberteil 2zellig mit 32 Stück 11m² Filterpatronen mit Druckluft Impulsabreinigung
